胶瓶式结构包装--润滑机油包装(二)

　　10.2 操作过程精解

　　因该包装采用孔版印刷，需要进行分色制作菲林，为了确保印刷精度和印刷效果，所以在 CorelDRAW12 软件中设计排版，是符合制版印刷要求的。

　　10.2.1 设置包装的标准尺寸

　　( 1 )启动 CorelDRAW 12 软件

　　( 2 )新建 文 件为“图形 1 ”，在属性栏设置纸张宽度为 210mm ，高度为 297mm 。

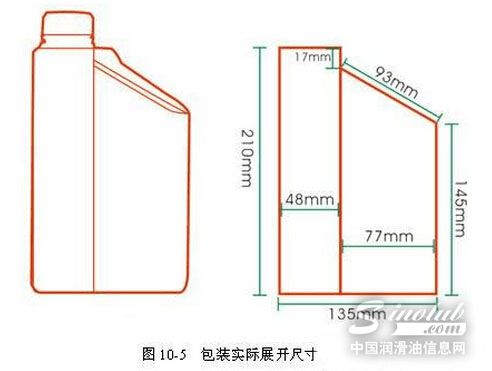

　　此包装实际印刷尺寸是由两个长方型组合而成的不规则型，除去瓶口部分，瓶身最高处为 210 mm ，长为 135 mm 。详见图 10-5 所示。



　　10.2.2 制作包装的平面展开图

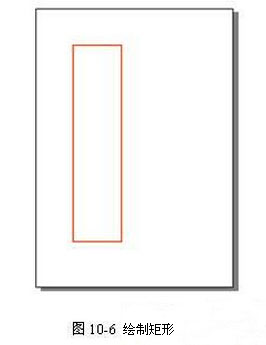

　　( 1 )单击工具箱中的 【矩形工具】，绘制一个高为 210mm 、长为 48mm 的长方形，如图 10-6 所示。

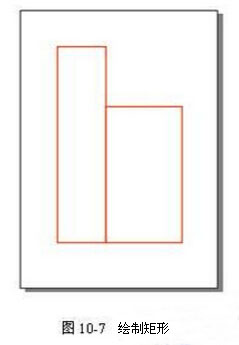

　　( 2 ) 接着继续运用 【矩形工具】绘制一个高为 145mm 、长为 77mm 的长方形，如图 10-7 所示。

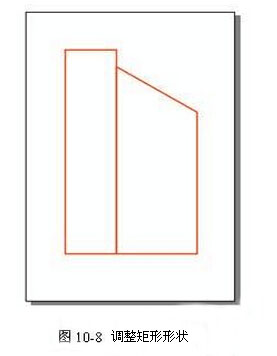

　　( 3 )按快捷键 Ctrl+Q ，将两个矩形转为曲线，单击 工具箱中的 【形状工具】，选取节点调整形状，如图 10-8 所示。



　　( 4 )单击工具箱中的 【挑选工具】选取以上两个物件，并将两个物件进行焊接，如图 10-10 所示。
